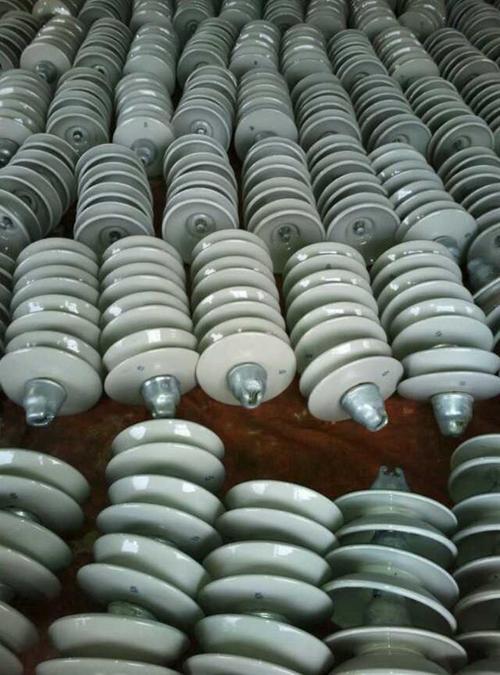

U70BP/146D瓷绝缘子 特性、应用与选型指南

U70BP/146D瓷绝缘子是一种广泛应用于高压输电线路中的盘形悬式瓷绝缘子。其型号中的各部分组成代表了具体的机械和电气性能参数，是电力系统线路绝缘与支撑的关键元件。本文将从型号解析、结构特性、性能优势、应用场景及选型验收等方面，对U70BP/146D瓷绝缘子进行系统介绍。

一、型号含义解析

U70BP/146D这一型号遵循中国绝缘子标准命名规则，各部分的含义如下：

• U：表示“盘形悬式绝缘子”（旧标准中也称“悬式绝缘子”），主要承受拉力。
• 70：额定机械破坏负荷为70 kN（约7吨力），即该绝缘子在拉伸试验中能承受的最小破坏载荷。
• BP：结构特征代号，B通常表示“球窝连接”（Ball and Socket），P表示“加强型”或特定伞形结构（如双层伞、防污型等，具体视厂家标准）。
• 146：表示绝缘子的结构高度为146 mm，这是安装时的重要尺寸参数。
• D：表示连接标记为“D”型，即球窝连接中的球头直径和窝座尺寸符合特定标准（通常为16 mm或20 mm球径，需查阅具体标准）。

U70BP/146D是一款机械强度70 kN、结构高度146 mm、采用球窝连接、具有防污或加强伞形的盘形悬式瓷绝缘子。

二、结构与材料特性

U70BP/146D瓷绝缘子主要由瓷件、钢帽和钢脚组成。瓷件采用高强度电瓷材料，表面施以棕色或白色釉层，具有优良的绝缘性能和抗老化能力。钢帽和钢脚通过水泥胶合剂与瓷件牢固连接，形成承受机械负荷的串联结构。球窝连接方式便于多片绝缘子串接成绝缘子串，并能适应线路的轻微摆动和转动。

其主要结构参数包括：

• 公称爬电距离：通常为320 mm或400 mm（防污型），具体取决于伞形设计；
• 工频击穿电压：不低于110 kV；
• 雷电冲击耐受电压：约100 kV；
• 工频湿耐受电压：约45 kV；
• 重量：约5.5 kg（视具体生产厂家略有差异）。

三、性能优势

1. 高机械强度：70 kN的额定负荷使其适用于中重负荷输电线路，能可靠承受导线张力及附加荷载。
2. 优良的防污性能：BP型伞形结构增加了爬电距离，提高了污秽条件下的抗污闪能力，适应用于工业区、沿海等轻度至中度污秽地区。
3. 电气绝缘性能稳定：电瓷材料介电强度高，耐电弧、耐漏电起痕，在长期运行中性能衰减小。
4. 耐候性强：瓷件耐高温、耐寒、耐紫外线，不易老化，使用寿命可达20年以上。
5. 标准化与互换性：146 mm结构高度和球窝连接符合中国国家标准（GB）及国际电工委员会（IEC）相关标准，可与同规格绝缘子互换。

四、典型应用场景

U70BP/146D瓷绝缘子常用于35 kV至220 kV电压等级的架空输电线路，尤其适用于：

• 直线杆塔的导线悬垂串；
• 耐张杆塔的导线耐张串；
• 变电站进出线架构的绝缘子串；
• 轻度污染工业区及沿海地区的线路。

在实际使用中，可根据电压等级、污秽等级和机械负荷要求，将多片U70BP/146D绝缘子串联组成绝缘子串，以满足不同爬电比距和机械强度的需求。

五、选型与验收要点

选用U70BP/146D瓷绝缘子时，需注意以下要点：

1. 确认污秽等级：根据线路经过地区的污秽等级选择合适爬电距离的型号。若污秽较重，可选用双层伞或大爬距的防污型瓷绝缘子。
2. 核对连接尺寸：检查球窝连接的球头直径、窝座深度是否与金具匹配，确保互换性。
3. 机械负荷校验：绝缘子串的总机械强度应不小于导线最大张力的2.5倍（安全系数）。
4. 外观检查：瓷件表面应光滑，无裂纹、缺损、釉面剥落；钢帽、钢脚镀锌层应完好，无锈蚀。
5. 抽样试验：批量采购时，应按标准进行机械破坏负荷、电气耐受电压及孔隙性试验，确保质量合格。
6. 储存与运输：避免剧烈碰撞，瓷件与钢件连接处不应受扭力，防止水泥胶合处松动。

六、

U70BP/146D瓷绝缘子是电力输配电系统中成熟可靠的基础元件。正确理解其型号含义、掌握其性能特点、合理选型和严格验收，对保障输电线路安全稳定运行具有重要意义。随着复合绝缘子的发展，瓷绝缘子仍在许多场合凭借其优异的机械和电气性能占据不可替代的地位。
